NB物聯網三相電表
發布日期:2022-03-14
產品介紹

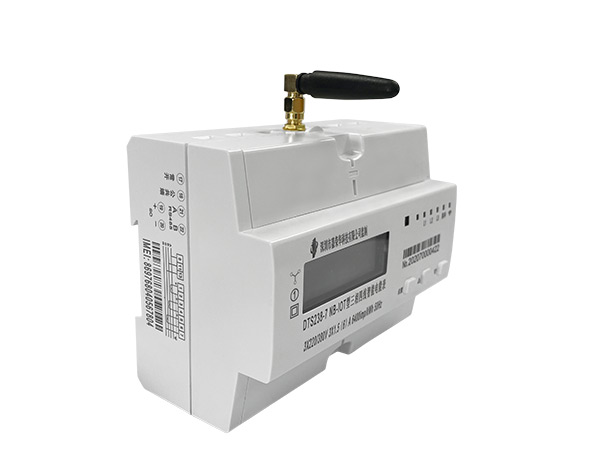

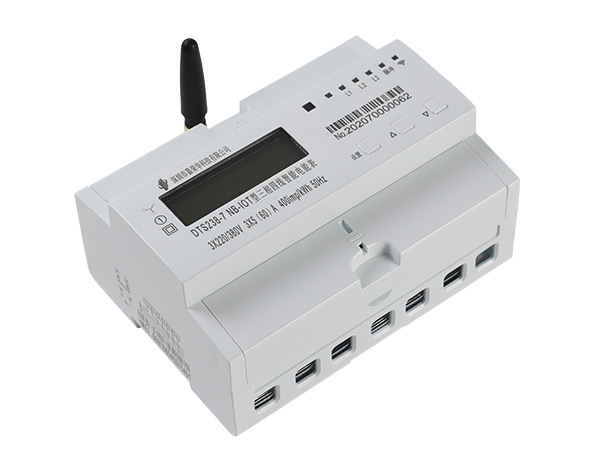

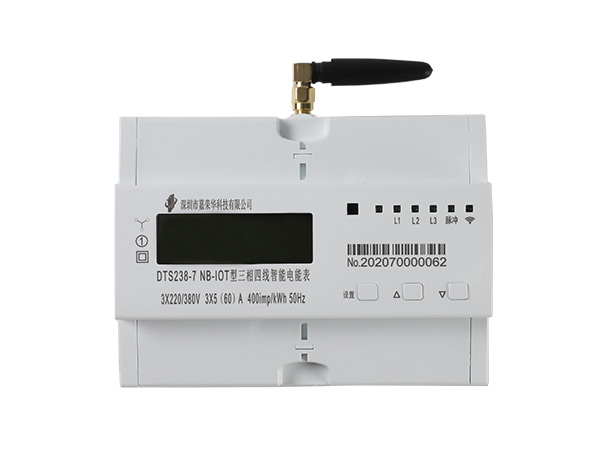

NB-IOT型三相電子式電能表是采用先進的低功耗集成電路技術和SMT工藝設計制造的新型電能表,用以測量50/60Hz交流電路中的三相有功電能。
本表可以直接準確測量總有功電量,實時電流、電壓、有功功率、功率因數、頻率,同時它具有RS485通訊功能,可實現遠程抄表和遠程控制,其性能指標符合GB/T 17215.321-2008 《1級和2級靜止式交流有功電能表》要求。
該表具有NB-IOT實現遠程控制和查看電量信息等功能。另外該表可以特殊定制RS485通信功能,通信規約支持DL/T645-2007《多功能表通信規約》,全部性能指標符合DL/T614《多功能電能表》的要求或MODBUS-RTU通訊規約。
主要功能特點
全電子式三相交流有功電能雙向計量功能,反向計入總電量。 具有防潛動邏輯電路,防竊電功能。 測量當前電流,電壓,有功功率,無功功率,功率因數,頻率。
帶有觸控按鈕,方便輪顯。 具備觸控按鈕輪顯功能,長按按鈕5秒隨時可以去除間隔電量功能 量程寬,功耗低,體積小,重量輕,外形美觀,高可靠性。 采用35mm標準導軌安裝 ,電流電壓接線采用下進下出方式,方便替代傳統電表 RS485通信功能(可特殊定制) 具備N(xiāo)B-IOT通信功能,可以實現遠程查詢和控制
工作原理
DT(S)S238-7 WIFI型三相表主要由電壓電流采樣電路、專用電能計量芯片,CPU及LCD顯示等部分組成。電能表將采樣的電壓、電流信號輸入到專用電能計量芯片,輸出電能脈沖信號,并由LCD顯示電能,并通過WIFI接口實現遠距離抄錄表內電能等數據。
電能表的安裝和接線
電能表應安裝在室內干燥、耐火、堅固的墻上,安裝高度盡量為1.8米左右。
電能表的安裝尺寸采用35mm寬度導軌安裝
電能表的接線應按照本表所提供的接線圖進行接線,盡量用銅線或銅線接頭引入。
使用及校驗
電能表出廠均校驗合格,并加鉛封。校驗時,通電后,電能表按標定的脈沖常數發出電能脈沖,為確保測量精度,對于不同的測試點(電流在0.05Ib~4Ib/6Ib范圍內)在1~16個測試采集的脈沖數應隨著電流的增加而增加,盡量在合理范圍內選取。
RS485通訊抄表應用
本電能表能通過其RS485接口實現遠距離抄錄表內電能等數據。編碼格式、校驗和數據傳輸方式符合DL/T645標準要求。每只表的表地址與表號一致,不足12位前面補0,通訊波特率為1200bps—9600bps。采用奇偶校驗方式。如果選用MODBUS-RTU協議,默認波特率為9600bps,通訊地址1.
運輸與貯存
(1) 電能表在運輸和拆封時不應受到劇烈的沖擊,并根據GB/T13384-2008《機電產品包裝通用技術條件》。
(2)貯存電能表應有包裝的條件下,保存的環境溫度為-25℃— +70℃,相對濕度不超過85%,并在空氣內不應含有足以引起腐蝕的氣體。
(3)電能表應放在倉庫內保存,在原包裝的條件下,放置在臺架上,疊放的高度不超過五層,拆箱后單只包裝的電能表疊放高度不超過五只,內包裝拆封的電能表不宜保存。
九、保修期限
電能表自出廠日期起12個月內,如用戶遵守本說明書規定要求,并在制造廠鉛封完整的情況下,發現電表不符合技術要求時,制造廠給于免費修理或更換。
